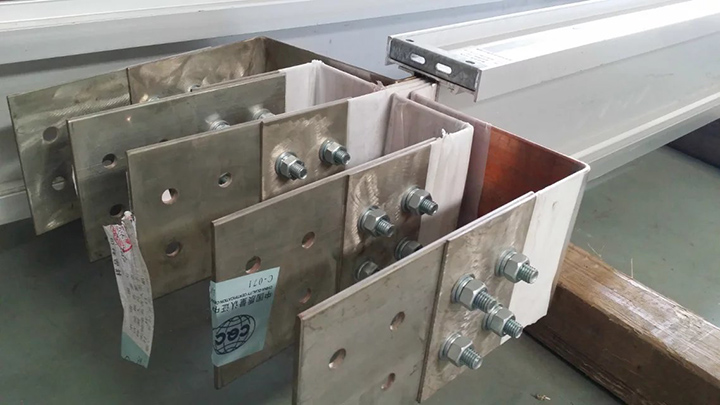

密集型母线槽样品
封闭式密集型母线槽
 一、适用范围
GFM封闭母线槽是我们与国内多家科研机构共同开发的新型母线通道。适用于交流50~60H额定电流400~6300A的供电系统。
二、结构特点及技术参数
1.母线基本结构:
2.结构特点:
1)该系列封闭母线槽具有优良的抗短路性能,由于具有铝(或弱磁钢板)外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低封闭母线外壳温度,减小电能损耗,提高载流量,减轻电动力。
2)该系列封闭母线槽结构先进,安装维修孔可任意设置于封闭母线的上部或下部,对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗,来加强散热,降低温升。
3) 采用双重绝缘及壳体多点连接接地,使维护工作量明显减小,安全性能得到显著提高。
4)采用波纹管伸缩节,安装简单,可实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差,安装麻烦,运行不可靠的缺点。
5)为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响,在其与封闭母线连接外采用软连接或铜编织带,外壳之间加入橡胶垫来减小震动;对于封闭母线槽本体,在系统中加装减震器,对瓷平和导电排实现弹性支持,较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
6)封闭母线槽的热传递主要靠热辐射,为了很好的利用热辐射,在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收;在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射,同时防止电晕。
7)为了避免冬天户外、户内温度变化产生的偶然凝露现象,在穿墙处设置穿墙套管,使户外与户内封闭母线完全隔离;垂直安装时,法兰在内,水平安装时,法兰在外。
8)为了提高封闭母线槽的允许运行温升,防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,降低接触电阻,封闭母线电流大于或等于3000A接头全部采用镀银处理,使其接头允许温升提高到65K,大大高于正常工作时温升。
9)为了使封闭母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz),并使作用于母线上的电动力减小,合理地确定绝缘子间的跨距,选择绝缘子的型号、规格及强度等级。
10)为了对可拆接头进行温度监视,在变压器、发电机及配电柜与封闭母线的连接出口处设置密封式观察窗,通过示温贴片或远红外线测温装置来直接测量温度,监视母线系统的运行情况。
11) 为方便用户,可以根据用户需要,在发电机出口处以及励磁变压器的一次侧装入电流互感器,方便用户检测电流。
3.主要技术参数
1) 绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
2) 介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
工频耐压及雷电冲击耐压数值,符合国家标准。
3) 接地系统:符合IEC364-5-54对接地系统的要求。
4) 防护等级:户内型:IP40;户外型:IP43、IP55。
5) 负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
6) 短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
封闭母线槽广泛应用于发电厂,工矿企业等场所作为发电机与主变压器,变压器与高压配电柜以及高压设备主回路间的电气连接。供货长度按2m/节设置,一般单节长度不大于3m。
北京母线槽厂中联电气公司关于价格的说明:
母线槽价格由于受到原材料铜的价格波动影响,所以价格会略有所波动,但幅度不会很大.新价格请拨打咨询电话了解(18600574001 18610294881,我公司的母线槽产品(包括耐火母线槽,封闭母线槽,空气母线槽)没有代理商,全部是厂家直销价格.母线槽大电流可做到6300A.拥有多达15道工序的检验程序,保证母线槽产品的质量.
母线槽扫盲:
母线槽产品的叫法很多,比如常见的有"母线","封闭式母线槽""耐火母线槽""密集型母线槽""空气母线槽""插接式母线槽"等等,很多,叫法各不相同.其实,这些母线槽还是有所区别的.比如封闭式密集型母线槽,就是铜排在壳子内部,铜排之间紧密挨在一起,彼此间又是绝缘的,由于铜排是封闭在壳子内的,又是密集在一起的,所以叫封闭式密集型母线槽.空气母线槽是什么呢?其实就是铜排在壳子内彼此间有一定的空隙,没有绝缘材料填充,里面充满了空气,就是空气型母线槽,这种母线槽由于占用空间大,容易线间打火而开始逐渐被淘汰出局,但这种空气型母线槽目前生产厂家也多,我公司现已经很少生产这类型产品,而生产密闭式密集型母线槽了.耐火母线槽,顾名思义,就是耐火耐高温.但这种母线槽一般都是消防用的多,因为这种母线槽虽然是耐火,但由于里面的耐高温介质也导致了散热不好,所以不适合长期使用.
